智能手表金属中框气密性检测专用工装方案

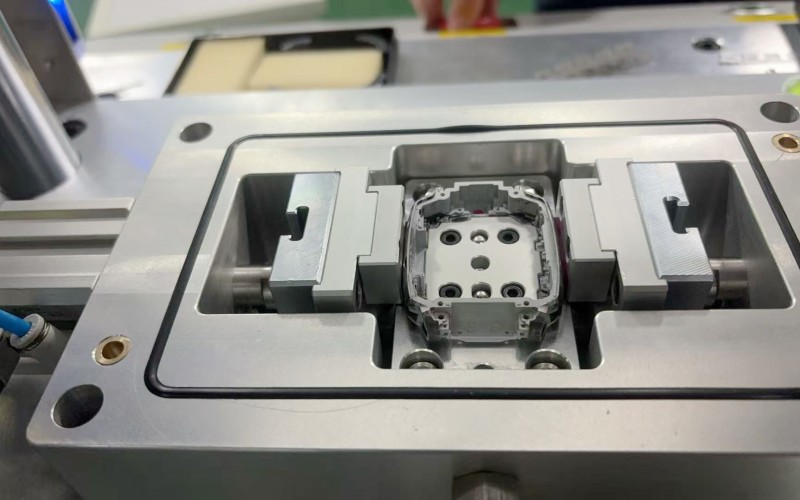

该工装为苏州昊斯卡针对穿戴设备行业定制化开发，专门用于智能手表金属中框的密封性气密性检测。

工装采用一体式高强度铝合金基材，表面精密加工成型，按照手表中框外形进行仿形腔体开模，腔体

四周配备高密封性橡胶密封圈，合模后可形成完全密闭的检测空间，杜绝外部气体干扰检测数值，

保障检漏精度。

工装两侧搭载气动侧向定位夹紧机构，能够从左右两侧同步完成工件精准限位，有效避免工件在气密

加压检测过程中发生位移，保证每一次检测的重复定位一致性，即便大批量反复检测，也能维持稳定

的检测精度。

将手表中框放置于仿形型腔内部，两侧气缸夹紧定位后，外部对接昊斯卡自研气密检测主机，利用差

压式检测技术，精准识别金属中框压铸砂眼、拼接缝隙、螺丝孔位等细微泄漏点，提前筛选出密封性

不合格的壳体工件，防止后续组装成品出现进水、水汽侵蚀主板等故障问题，保障手表整机防水性能达标。

整套工装结构紧凑，兼容性强，可快速更换型腔治具适配多款不同尺寸的手表中框；既能作为单机工位完

成抽样质检，也可集成到手表自动化组装流水线，实现壳体上线后的全流程气密性在线检测，完美适配3C

智能穿戴产品规模化量产的品控需求。
